INYECCIONES DE HIDROFRACTURACIÓN EN ESMERALDAS, ECUADOR
CONCLUYE LA EJECUCIÓN DE INYECCIONES DE HIDROFRACTURACIÓN PARA TANQUE DE ALMACENAMIENTO DE PETROLEO EN ESMERALDAS25 de enero de 2023
IFCE Cimentaciones Ecuador concluye los trabajos de mejoramiento de suelo mediante inyecciones de hidro fracturación el Tanque TK 1001 de OCP, ubicado el Terminal Marítimo cerca de la ciudad de Esmeraldas, Ecuador. Este proyecto fue adjudicado a IFCE Cimentaciones Ecuador por parte de empresa Oleoducto de Crudos Pesados OCP Ecuador S.A.
El tanque TK 1001 de diámetro de alrededor de 92 metros y una altura máxima de producto de alrededor de 19 metros está apoyado sobre un cimiento conformado por muros circulares que se apoyan a una profundidad de 1,5 metros por debajo del nivel existente.
La obra comenzó a inicios del mes de septiembre, con la ejecución de pilotes in situ de diámetro 800 mm con profundidad de 14.80 m. La perforación de los pilotes se realizó con entubación de acero recuperable de 14 m de longitud para contener las paredes de la perforación, este método es muy versátil y se usa en aquellos terrenos no cohesivos y con nivel freático cercano a la superficie de trabajo.
El área perimetral del tanque está conformada por un relleno con espesor entre 7.00m - 13.00m de limo elástico consistencia variable entre firme a muy firme. Durante su puesta en funcionamiento el tanque ha presentado desplazamientos en las inmediaciones de este, también los muros del tanque han llegado a tener perdidas de su verticalidad generando leves deformaciones debido a los asentamientos diferenciales que se están generando en este.
Los tratamientos iniciaron la primera quincena del mes de diciembre ejecutándose taladros de diámetro 100 mm con longitudes entre 10 m – 12 m, distribuidos en el perímetro del tanque cubriendo 100 grados en una distribución al tresbolillo separados cada 2 m debido a las dimensiones del tanque. Se intercalan taladros verticales con taladros con 15° de inclinación hacia adentro buscando el tratamiento por debajo del anillo de cimentación.

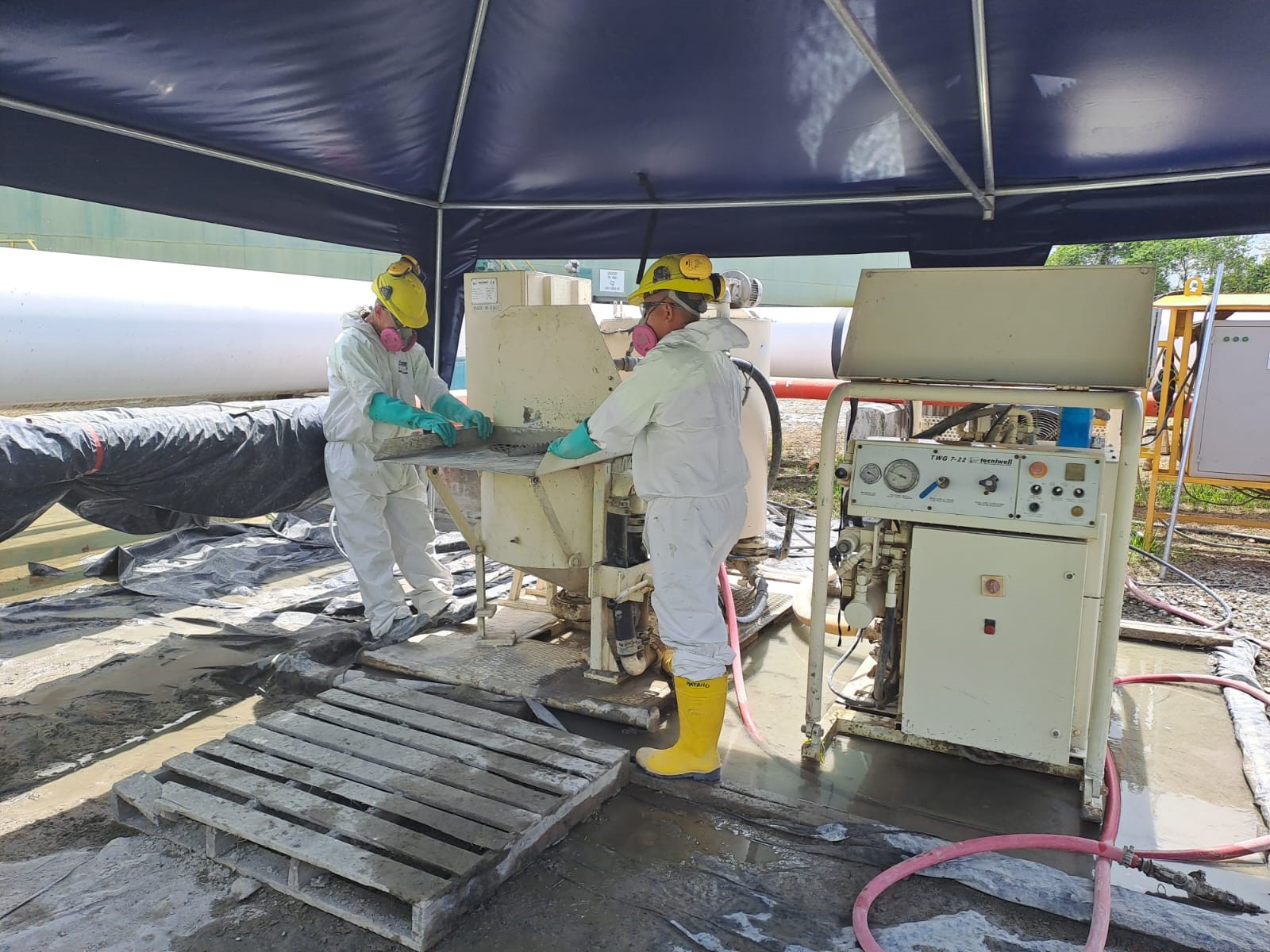

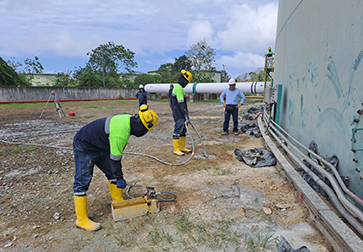

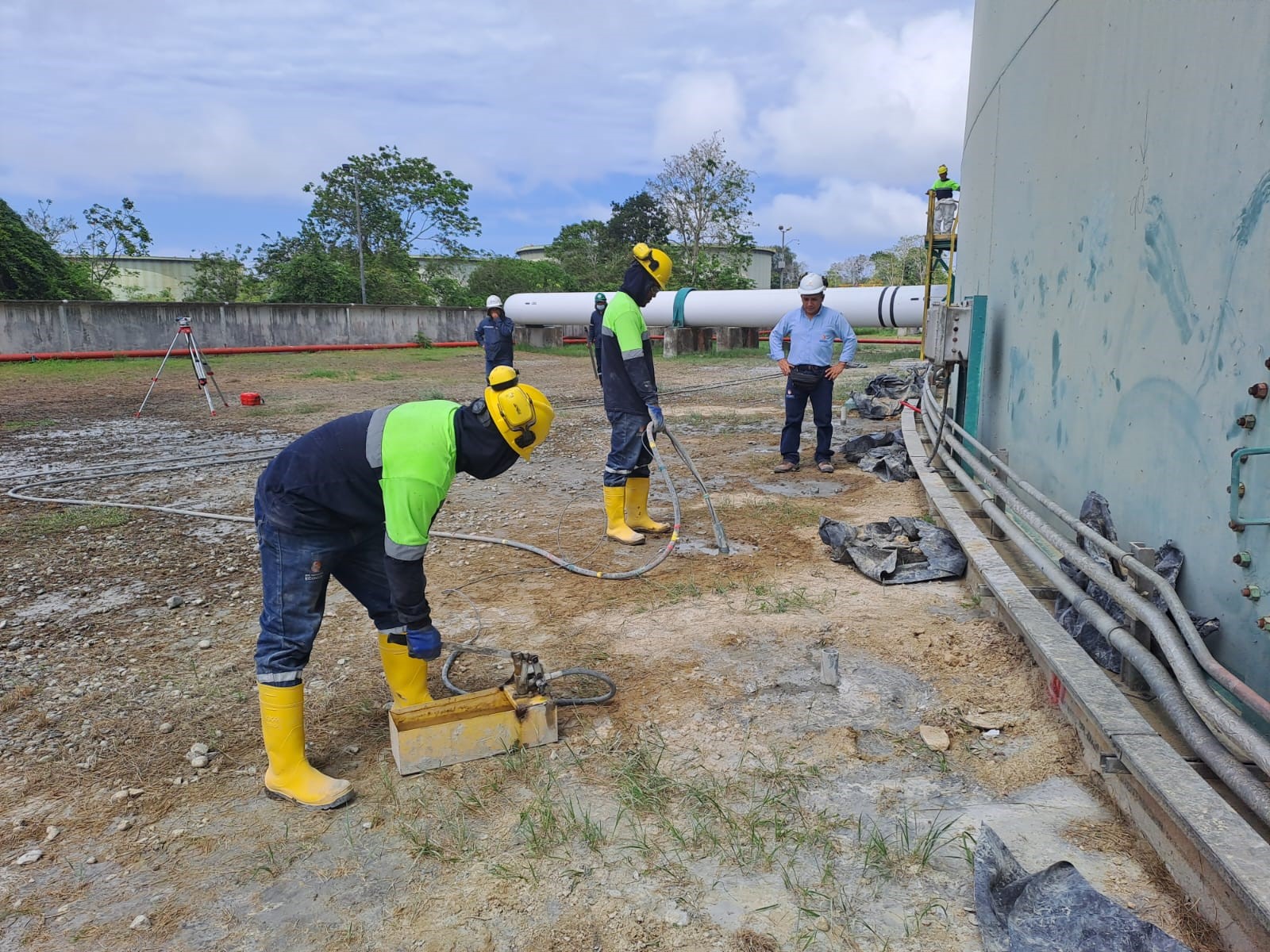

Las inyecciones de realizaron mediante tubo PVC equipados con válvulas tipo manguito cada 50 cm, en cada taladro se fueron inyectando todos los manguitos a su vez. La relación agua/cemento de la mezcla inyectada fue de 1,5 en todas las pasadas, esta relación se da en función del terreno, de la admisión de mezcla en cada pasada y de las presiones alcanzadas.
Los trabajos de mejoramiento en el tanque TK 1001 fueron concluidos de acuerdo con las especificaciones requeridas y el plazo establecido.
